检测产品说明

• 上下为电池两侧Rib区域

• 贴标标准高度为0.05mm

• Rib标准高度为0.20mm

检测要求

• 检测 标签张贴是否平整，若有气泡则标签会 高出Rib高出制定公差范围报NG

• 标签高度不得超过Rib高度0.05mm

• 标签高度：0.05mm  Rib高度：0.20mm

检测原理

• 激光三角测量：用一束激光线从一个角度照射被测物，激光在物体表面发生反射或者散射，在另一个角度用3D相机对反射或散射的激光束进行汇聚成像，光斑成像在Ranger芯片上，从而实现激光测量。由于入射和反射光构成一个三角形，通过几何原理对光斑位移进行计算，这种方法就被称为激光三角测量法。

3D视觉效果图

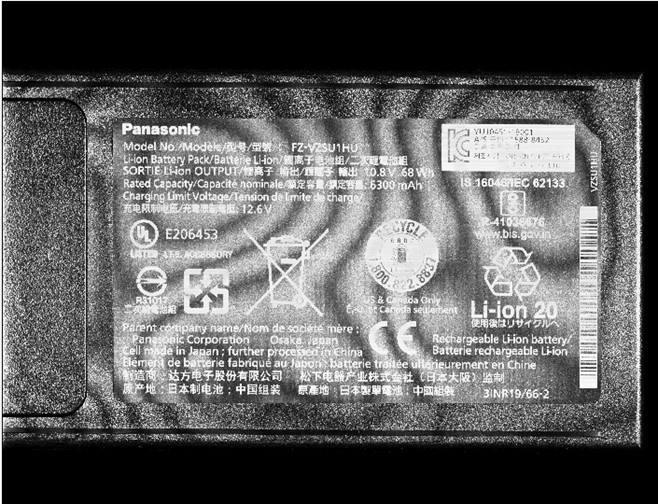

• 产品亮度数据图

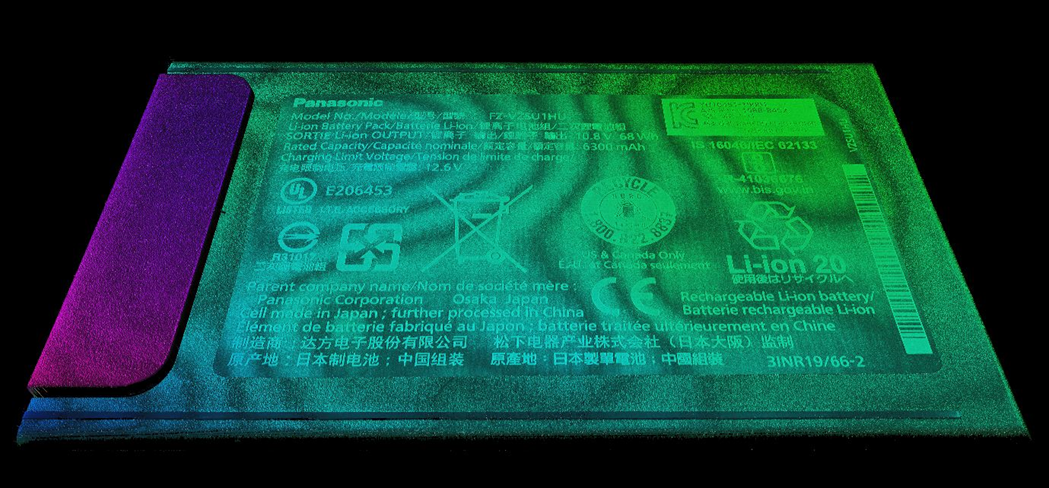

• 3D渲染，得到三维图像

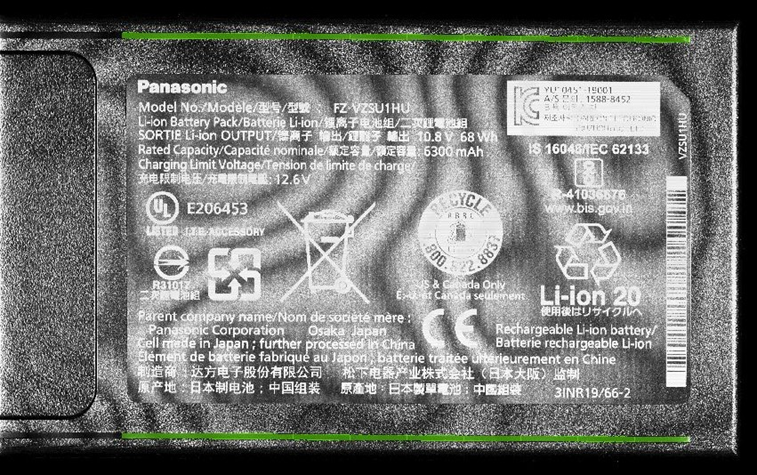

• 获得rib数据

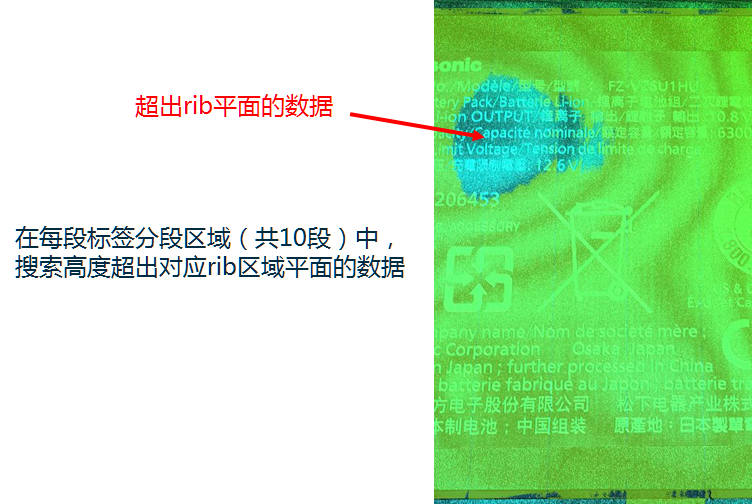

• 标签区域数据处理

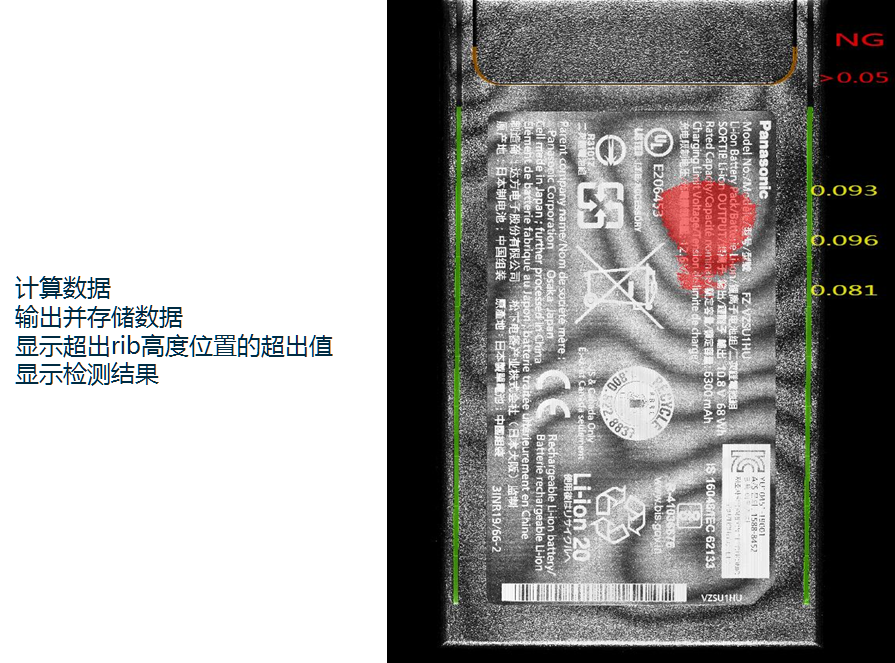

• 计算和显示

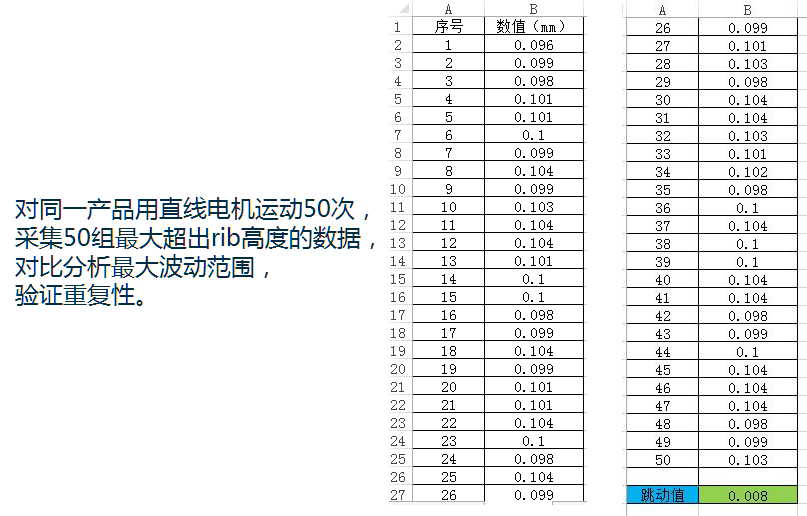

• 重复性数据验证（50次）
