应用背景

• 在过去5年来，锂电池在下游消费品领域发展迅速。随着全球新能源产业的发展，电动车逐渐成为锂电池的第一大需求产业，因此动力锂电池成为锂电池产业需求增长的集中领域。

• 测量内容：

  （1）底面平面度，四角平面度，模组厚度；

  （2）模组长宽高尺寸，安装孔尺寸，安装孔孔距；

解决方案

• 硬件；RulerXR 330 + 2D 10MP工业相机；

• 软件：EasyRanger + C#开发；

系统优势

• 分体式Ranger3相机搭建灵活，激光角度约20°，减小四角安装孔位的遮挡；

• SICK Ranger3相机横向分辨率2560，扫描频率最快46KHz，对比同类产品，相同视野，精度更高，速度更快，满足400mm/s要求；




产品特性

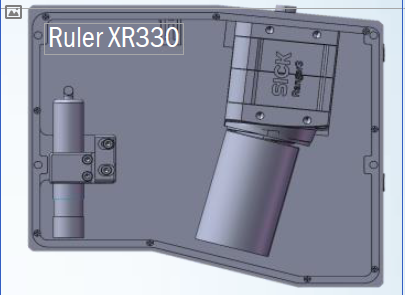

• SICK可以跟进客户应用需求将分体式Ranger3定制为一体式RulerXR，实现理想的拍摄视野和架设方式，最大程度地优化方案；

• Ranger3/RulerXR相机像素数2560，扫描帧率高达46kHz，可以在高精度检测下实现超高速度；

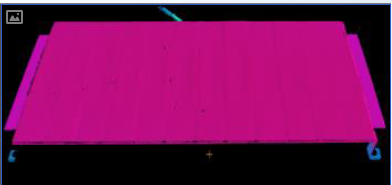

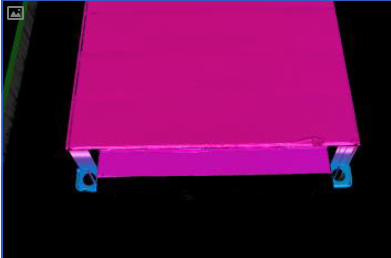

产品相关图片
