SICK3D相机在PCB板平面度检测的应用

检测要求


  • 检测PCB板上的9个点的平面度是否符合要求

  • 剔除不合格的样品:>0.1mm的高度差则视为不良品


检测方法

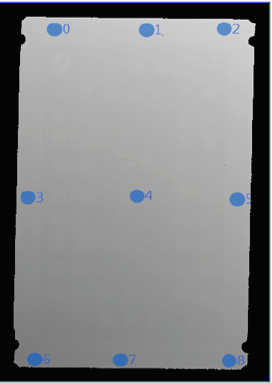

  • 在样品表面上中下区域分别选取9个测量点(图2中的蓝色点)。

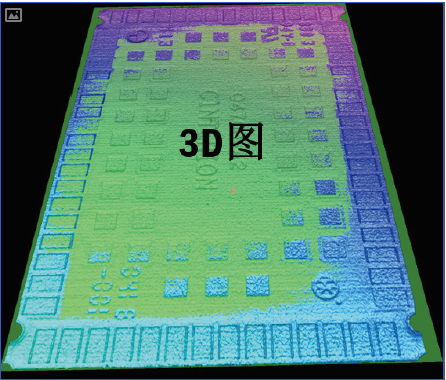

  • 图像处理得出PCB板区域,并将其拟合成平面(图3的绿色面为拟合的平面)。

  • 分别计算9个测量点位到该平面的距离。


产品检测相关图片



图1


图2



图3
