应用背景

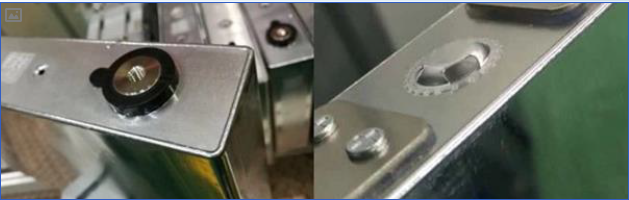

• 方形铝壳锂电池顶盖封口焊缝是方形铝壳电池中尺寸最长、耗时最久的焊缝。

• 爆点、断焊、凸起、凹焊、针孔、偏移、裂纹、翻边等缺陷类型均可能发生在顶盖焊缝中，高精度的3D视觉检测必不可少。

解决方案

• SICK 3D相机 RulerX 20（选配RulerXR）

• Halcon第三方开发

系统优势

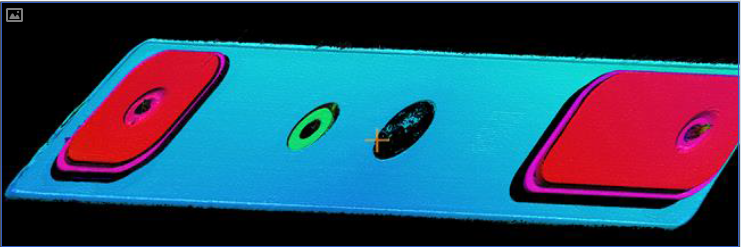

• 采用SICK RulerX 20 3D相机，可以对微小缺陷实现二维分辨率8um，高度分辨率0.8um的三维成像。

• 为了全方位覆盖焊缝检测细节。SICK也可以给客户定制RulerXR系列产品作为补充，进一步改善检测效果。

产品特征

• 搭载SICK M30芯片的3D相机X方向像素数2560，扫描帧率高达46kHz，在超高速度下轻松实现高精度检测。

产品相关图片
