96Pin案例分析

检测要求概述


● 检测96Pin连接器的Mating面的Pin针高度 96Pin案例分析1.jpg

● Mating面高度:6.7±0.3mm

● 节               拍:8s


检测难点概述


● 在Mating 面,由于连接器外壳远高于内部 PIN 针的高度,会导致最左 /右两侧的 PIN 针采集图像丢失

● 单产品检测响应速度要匹配实际生产流水线速度要求

● 需要满足产品检测的一致性

● 需要满足产品检测的可靠性


解决方案描述

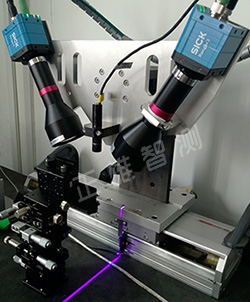

● 采用双相机检测系统解决Mating面的图像采集缺失96Pin案例分析2.jpg


● 精确安排直线电机运行和相机图像采集/数据处理时序,以达到完美契合


● 改善图像处理运算方式,达到检测需求速度


● 精确数据处理和运算方式,达到数据高度重复性


96Pin检测系统-图像采集


通过双相机进行拍照采集图片,并且将采集的图片进行后台处理整合,得到精准的PIN位图

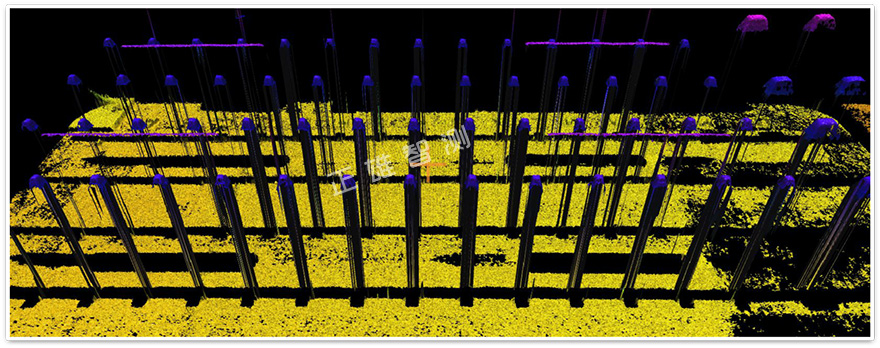

96Pin检测系统-3D图像

在精准的PIN位图基础上,进行后台运算,形成3D图像

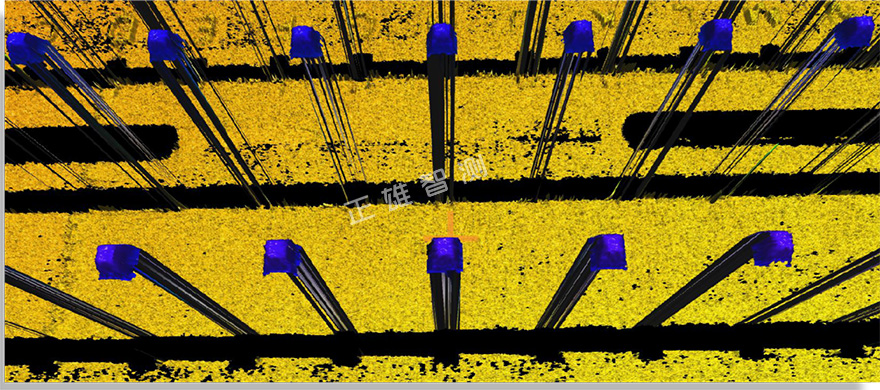

96Pin Pin细节图

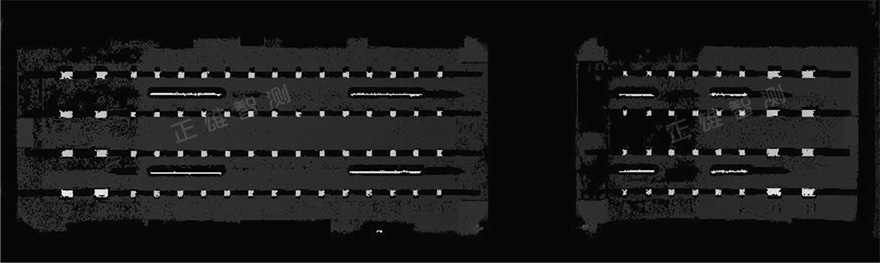

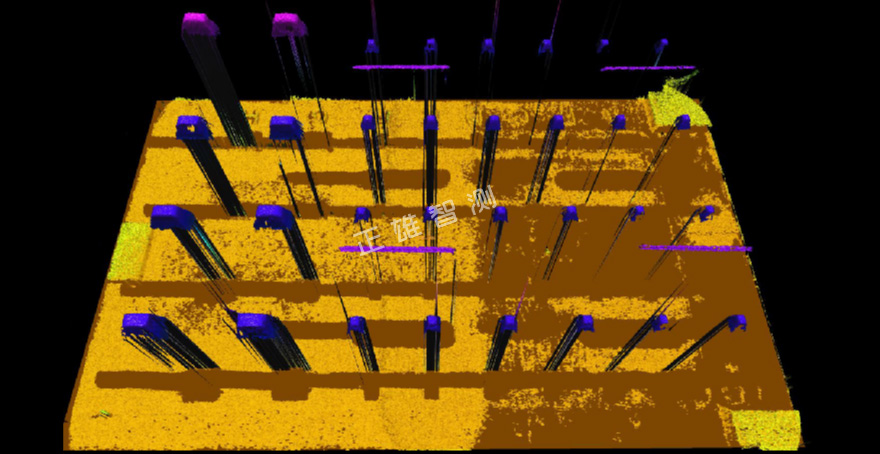

96Pin检测系统-基准面图像


检测系统运算后的基准面图像

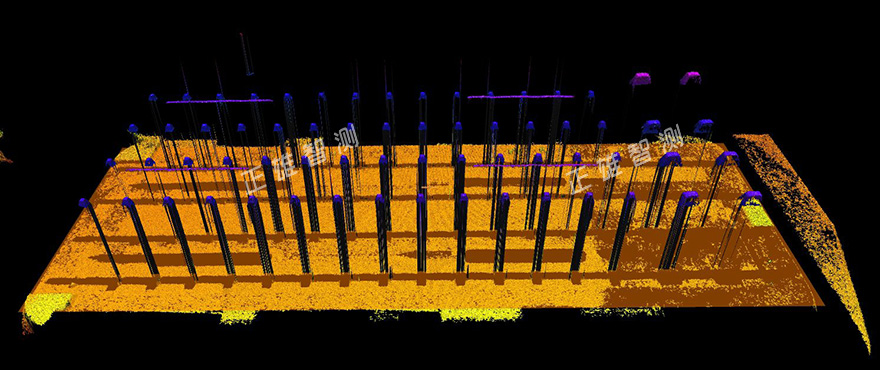

A框口基准面



B框口基准面

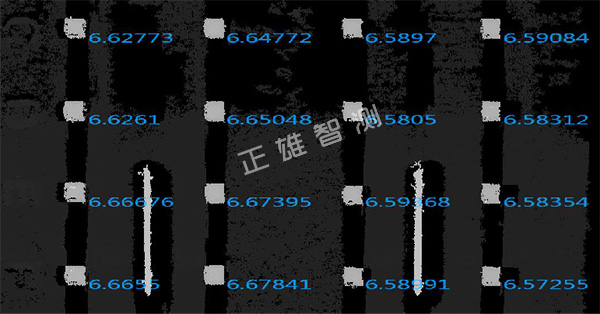

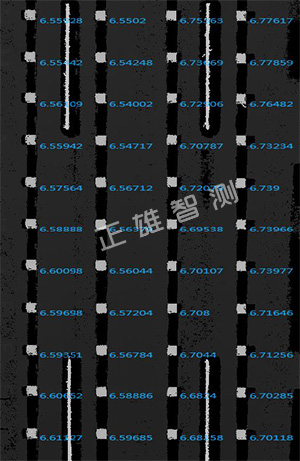

96Pin检测系统-高度实时数据


在处理后的3D图像基础上,进行图像数据处理,得到精准的实时数据




A框口B框口


96Pin检测系统-测试数据

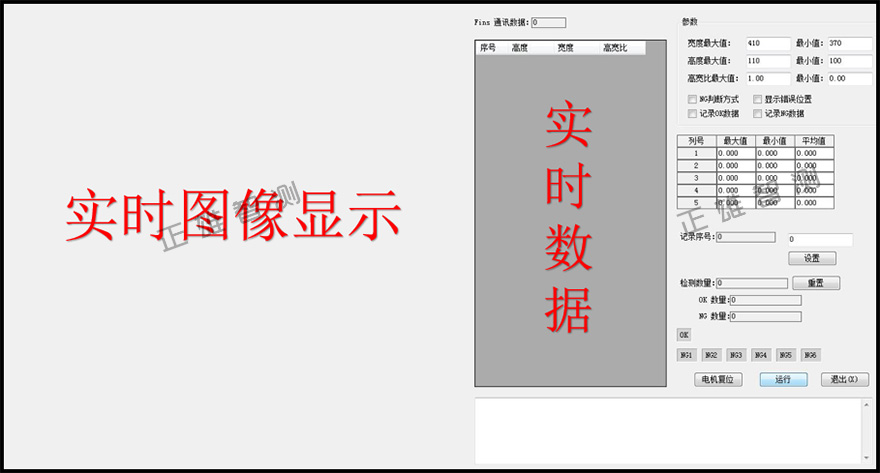

界面图像:自主开发软件,界面可根据客户情况定制




96Pin检测系统-测试结论


解决方案结论


● 50次测试的一次性实测数据的重复性:±0.011mm(Pin针高度)


● 单产品的检测时间:5秒


● 达到生产实际所需的测试周期
